TNV 偏心單三相減速馬達

1、A為三相減速電機，A1為三相減速剎車電機。 2、1/8HP單相尺寸同 1/4HP、1/4HP～1HP 單相同三相尺寸。 3、<>為剎車尺寸。 4、如需配O型吊環，高度尺寸需加45mm。

聯系我們

產品描述

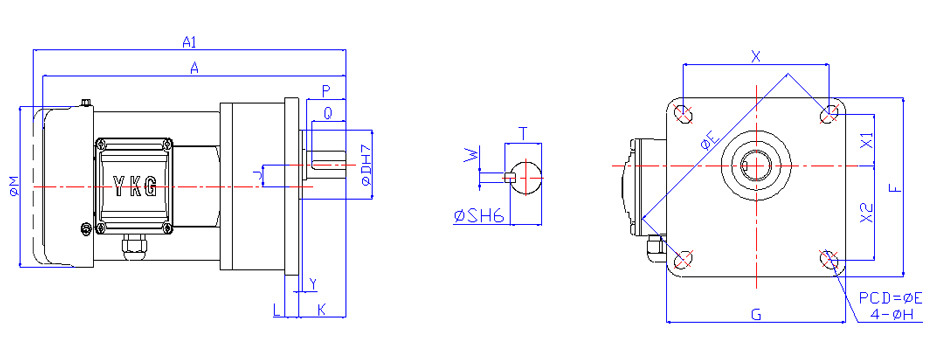

TNV 偏心單三相減速馬達尺寸





TNV   18 ― 100   60   S M ― G1 ― LD
____   __   __   __   _ __   __   __
立式   框號   功率   速比   馬達 剎車   安裝方式   出線方向
    18   100   1/3   C:單相 空白:無剎車   參照P.xx   參照P.xx
    22   200   1/5   S:三相 M:斷電剎車
    28   400   ●     YM:手釋放剎車
    32   750   ●     DM:通電剎車
    40   1500   ●
    50   2200   1/2000
        3700



1



出力軸端 Qutput shaft
框 號 P Q S T W
18 30 27 18 20.5 5
22 40 35 22 25.5 7
28 45 40 28 31 7
32 55 50 32 37 10
40 65 60 40 45 10



參數表：

馬力  HP 減速比 框號 A1 A D E F G H J K L M X X1 X2 Y 重量kg
 0.1KW 1/8HP 5-50 18 260 250 50 140 120 120 10.5 16.29 40 11 133 99 33.5 65.5 6 　
60-200 22 285 275 57 168 146 146 11 17.66 48.5 14 133 119 41.8 77.2 4 　
250-1800 22 375 365 57 168 146 146 11 17.66 48.5 14 133 119 41.8 77.2 4 　
250-1800 28 400 390 65 200 168 168 11 23.11 56 15 133 141.4 47.6 93.8 5 　
 0.2KW 1/4HP 5-10 18 295 285 50 140 120 120 10.5 16.29 40 11 133 99 33.5 65.5 6 　
12.5-90 22 320 310 57 168 146 146 11 17.66 48.5 14 133 119 41.8 77.2 4 　
100-200 28 345 335 65 200 168 168 11 23.11 56 15 133 141.4 47.6 93.8 5 　
250-1800 28 435 425 65 200 168 168 11 23.11 56 15 133 141.4 47.6 93.8 5 　
 0.4KW 1/2HP 5-10 22 335 325 57 168 146 146 11 17.66 48.5 14 165 119 41.8 77.2 4 　
12.5-90 28 355 345 65 200 168 168 11 23.11 56 15 165 141.4 47.6 93.8 5 　
90-200 32 395 385 100 240 206 201 13 30.22 67 20 165 169.7 54.6 115.1 4 　
250-1800 40 555 545 120 282 254 236 15 42.2 79 20 165 200 57.8 142.2 5 　
0.75KW 1HP 5-25 28 375 365 65 200 168 168 11 23.11 56 15 165 141.4 47.6 93.8 5 　
30-100 32 415 405 100 240 206 201 13 30.22 67 20 165 169.7 54.6 115.1 4 　
120-200 40 450 440 120 282 254 236 15 42.2 79 20 165 200 57.8 142.2 5 　
1.5KW  2HP 5-30 32 435 435 100 240 206 201 13 30.22 67 20 193 169.7 54.6 115.1 4 　
30-100 40 470 470 120 282 254 236 15 42.2 79 20 193 200 57.8 142.2 5 　
2.2KW  3HP 5-10 32 465 465 100 240 206 201 13 30.22 67 20 193 169.7 54.6 115.1 4 　
5-40 40 500 500 120 282 254 236 15 42.2 79 20 193 200 57.8 142.2 5 　
3.7KW 5HP 5-10 40 515 515 120 282 254 236 15 42.2 79 20 225 200 57.8 142.2 5 　



1、A為三相減速電機，A1為三相減速剎車電機。
2、1/8HP單相尺寸同 1/4HP、1/4HP～1HP 單相同三相尺寸。
3、<>為剎車尺寸。
4、如需配O型吊環，高度尺寸需加45mm。
